Dahon mariner d8 bloqué

Message par Sophielh »

Bonjour
Je viens de recevoir mon vélo pliable.
J'ai forcé un peu pour que le cadre s'emboîte... Et le vélo ne se plie plus.
N'ayant pas une force herculeenne, j'espère que c'est simplement une manipulation qui m'échappe.
Quelqu'un pourrait me conseiller ?
Merci à vous !
Sophie
Avatar du membre
bohwaz
Animateur
Animateur
Messages : 284
Enregistré le : ven. 25 janv. 2019 23:03

Dahon mariner d8 bloqué

Message par bohwaz »

"Forcé" ? comment ça ?

Tu as bien déverrouillé la poignée de pliage ?

Sinon envoie une photo / vidéo ça sera peut-être plus clair :)
Avatar du membre
oliv
Modérateur
Modérateur
Messages : 2628
Enregistré le : jeu. 27 janv. 2011 20:45
Vélo pliant : Hoptown pumpkin, 16" du yang tsé kiang, bickerton pilot classic & black edition, Stella'rley Davidson, vigor P9.

Dahon mariner d8 bloqué

Message par oliv »

pas bon de forcer 8|
comme dit Bohwaz, une petite photo nous permettrait de se faire une idée plus précise de ton problème.
Sophielh
Noob
Noob
Messages : 5
Enregistré le : mer. 13 juil. 2022 21:58
Vélo pliant : Dahon mariner d8

Dahon mariner d8 bloqué

Message par Sophielh »

Forcé... Toutes les charnières m'ont semblé un peu dures. Celle du cadre plus que les autres. Alors j'ai poussé fort pour qu'elle s'enclenche.

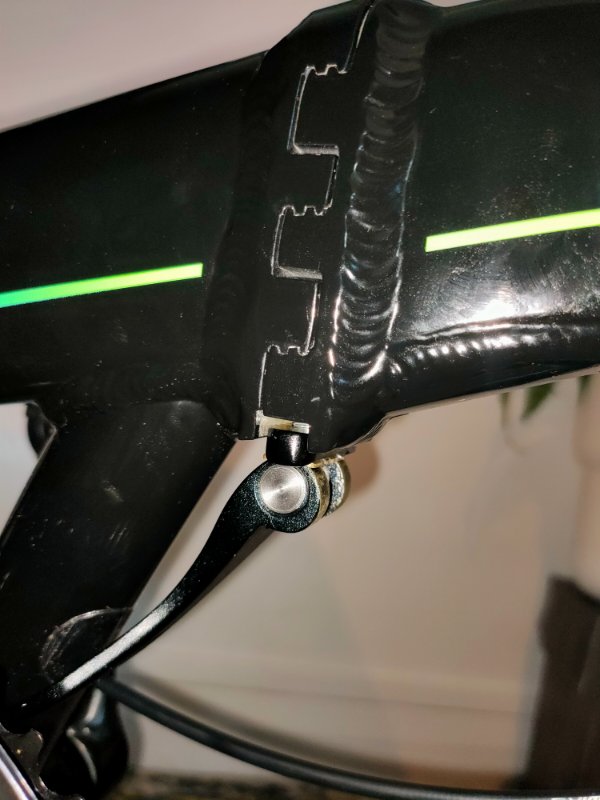

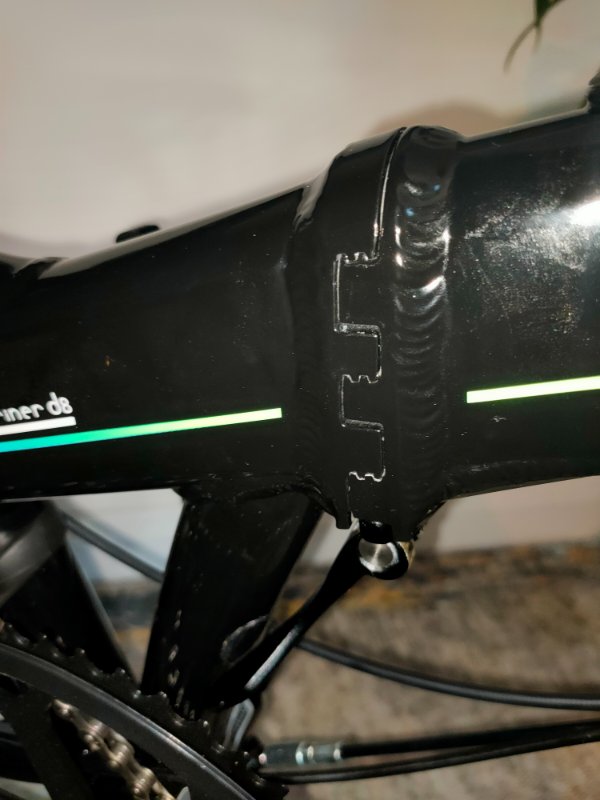

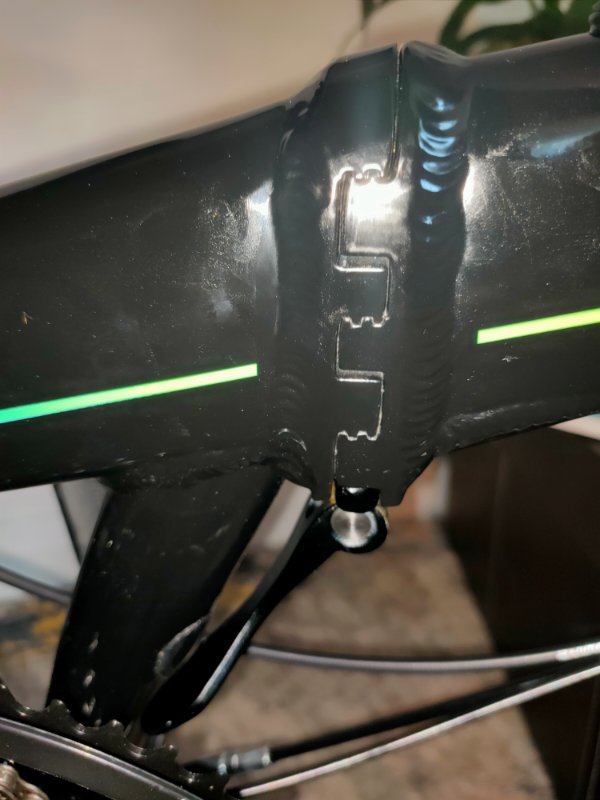

J'ai pris des photos en espérant que ça aide.
Merci pour vos réponses !
Vous n’avez pas les permissions nécessaires pour voir les fichiers joints à ce message.
Avatar du membre
oliv
Modérateur
Modérateur
Messages : 2628
Enregistré le : jeu. 27 janv. 2011 20:45
Vélo pliant : Hoptown pumpkin, 16" du yang tsé kiang, bickerton pilot classic & black edition, Stella'rley Davidson, vigor P9.

Dahon mariner d8 bloqué

Message par oliv »

je ne connais pas ce type de verrouillage.

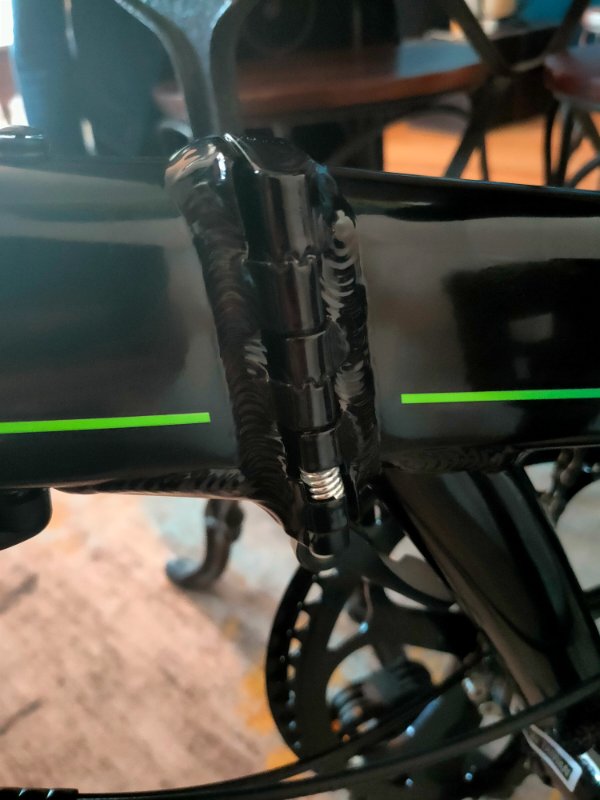

Neanmoins, ce système a l'air de fonctionner par emboitement et on peut voir un ressort, qui, a priori permet de desemboiter les ergos des deux cotes de la charniere.
on voit aussi sur ta photo que le levier de verrouillage est en position ouverte... ce qui laisserait penser que la mobilité des parties soit possible a réaliser... j'emets donc deux hypothèses... le dispositif manque peut être de graissage pour le bon coulissement des pieces?.. peut être qu'un petit cpup de lubrifiant assee liquide pour penetrer dans les pieces de la charniere ameliorerait la situation?
deuxieme hypothese, le reglage de la charnière n'est pas correct.
on ne voit ni le dessus, ni le dessous du levier de verrouillage, mais il doit certainement y avoir une empreinte six pans pour le reglage de la charnière.
A priori je suppose que cette empreinte se trouve au niveau du levier... voir si en desserrant légèrement cela libère l'axe du levier, et donc libère la charniere?
si ton velo est neuf il vaut mieux avoir les explications de ton velociste avant d'intervenir sinon ta garantie risque de tomber.
Sophielh
Noob
Noob
Messages : 5
Enregistré le : mer. 13 juil. 2022 21:58
Vélo pliant : Dahon mariner d8

Dahon mariner d8 bloqué

Message par Sophielh »

Merci !
J'ai essayé de desserrer le levier de verrouillage, sans succès. Il y a peut-être un autre point de réglage qui m'échappe.
J'appellerai avant de mettre du lubrifiant, ça me paraît toutefois une bonne idée.
Ça me rassure en tout cas !
patrick57
Animateur
Animateur
Messages : 1060
Enregistré le : jeu. 21 mars 2013 18:12
Localisation : Metz

Dahon mariner d8 bloqué

Message par patrick57 »

Pas facile de trouver des infos sur ce système de verrouillage que je ne connais pas non plus (j'ai eu un Mariner D8).
Je n'ai trouvé qu'une photo.
BlackStridaAustria
Noob
Noob
Messages : 13
Enregistré le : lun. 5 oct. 2020 11:03
Vélo pliant : Strida SD, EVO, efneo

Dahon mariner d8 bloqué

Message par BlackStridaAustria »

Bonjour Sophie,
pardon, it seems legit to assume that the black lever has the standard two quick release functions.
These are the bolt's thread (to turn) and the lever (to move or clamp).

The bolt was turned in too much, there is not enough space to move the lever into the correct clamping position (which is to the right, but not left).


Solution: Turn (loosen) the lever/bolt ensemble for two turns, then try to engage the lever again.

Unfortunately, I'm not 100% sure if the bolt is left- or right-hand threaded - therefore I wrote just turn (loosen!).

Edit:
This video shows the correct lever positions:
https://www.youtube.com/watch?v=oUSWbmVZWVY

Images of an open joint, lever has to be left (looking on right bike side):
Modifié en dernier par BlackStridaAustria le sam. 16 juil. 2022 11:24, modifié 1 fois.
Sophielh
Noob
Noob
Messages : 5
Enregistré le : mer. 13 juil. 2022 21:58
Vélo pliant : Dahon mariner d8

Dahon mariner d8 bloqué

Message par Sophielh »

Thanks for help ! I had to leave my bike home but will try this option as soon as I'll be back :)
Avatar du membre
bohwaz
Animateur
Animateur
Messages : 284
Enregistré le : ven. 25 janv. 2019 23:03

Dahon mariner d8 bloqué

Message par bohwaz »

Tourner dans le sens inverse des aiguilles normalement.

Effectivement il est possible que le levier soit trop serré.
